Raumfahrt-History - Frankreich´s Weg ins All - Teil 1

.

Die Saphir Testraketen war das fünfte in der Familie der Edelsteine.
Es besteht aus zwei Ebenen durch die Kombination aus der ersten Etage in Emerald und Topaz. Es erfolgten 15 Starts zwischen 1965 und 1967 .
.
Die Testrakete Rubis ist das vierte Mitglied in der Familie der Edelsteine.Diese unbemannte Rakete wurde durch Drehung stabilisiert.
10 Starts gab es  1964 in Hammaguir / Algerien
.
Topaz war die zweite Testrakete aus der Familie der Edelsteine.
Er bestand aus einem einstufigen Pulverrakete, welche mit vier beweglichen Düsen ausgestattet war. Insgesamt gab es 14 Starts zwischen 1962 und 1965.
.
Topaz
.
Topaz
.
Die Adler Agate Testrakete war die  erste aus der Familie der Edelsteine von VE110 Agate entwickelt.
.
VE110 Agate
.
Die Saphir Testrakete war die fünfte der Familie der Edelstein-Entwicklung.
Sie bestand aus zwei Ebenen durch die Kombination aus der ersten Etage in Emerald und Topaz.15 Starts sind zwischen 1965 und 1967 in Algerien bei Hammaguir Joint Center erfolgt.
.
Le Diamant Eine Trägerrakete ist der Höhepunkt der fünf Testfahrzeuge aus der Familie der Edelsteine.
Es besteht aus einer ersten Stufe Smaragd 10 m Höhe 1,40 m Durchmesser, der 14,7 Tonnen wiegt. Seine LRBA Vexin Motor Schubdüse läuft für 93 Sekunden und liefert einen Druck von 269 kN auf dem Boden (304 kN im Vakuum). Der zweite Stock Topaz Messung 4,7 m hoch und 80 cm im Durchmesser und wiegt 2,9 Tonnen. Es liefert einen durchschnittlichen Schub von 156 kN bei 44 Sekunden. Die dritte Etage P064 Mess 2 m hoch und 65 cm im Durchmesser. Es wiegt 709 kg 640 kg einschließlich des ISOLANE - daher der Name. Er arbeitet für 45 Sekunden durch die Bereitstellung eines Druck 27-53 kN. Mit dem Deckel, Diamant Mess 18,95 m hoch und wiegt 18,4 Tonnen.
Starts zwischen 1965 bis 1967 auf CIEES (Joint Center for Special Weapons Testing) zu Hammaguir Sahara erfolgt.
.
Guiana Space Center.
Die algerische Basis kann nicht mehr verwendet nach dem 1. Juli 1967 gemäß den Vereinbarungen von Evian 1964 CNES muss eine Startrampe für Satelliten Anfang 1967 spätestens verwendet zu suchen.
Alle von der CSG Einführung Diamant liegt 4 km nördlich von allen Höhenforschungsraketen entfernt und 17 km von Kourou auf National Highway 1
.
Entwicklungs-Legende
.
Luftaufnahme von Diamant Startplatz an der Guiana Space Centre im Jahr 1970.
Die algerische Basis kann nicht mehr verwendet nach dem 1. Juli 1967 gemäß den Vereinbarungen von Evian 1964
.

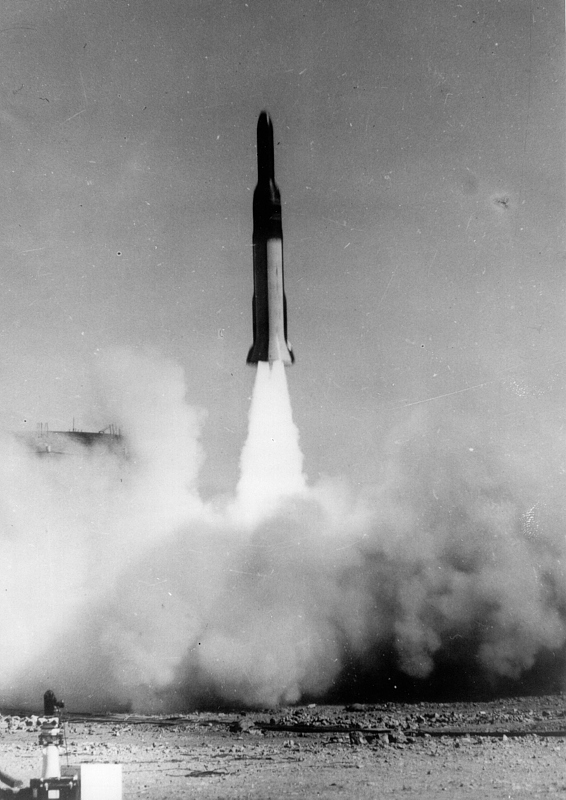

Start von Diamant A-2 mit Diapason (D1A) bei Hammaguir, 17. Februar 1966.
Am 9. Mai 1962 Präsident des CNES und der Minister Delegierter für Rüstung unterzeichnen ein neues Protokoll für das Studium und die Umsetzung der Diamant Satelliten-T
.
Startplatz von Diamant (Brigitte) bei Hammaguir (Algerien) im Jahr 1967.
-
Quelle: CNES
